NORMES OPTIQUES

Quelle est la différence : G.652.D vs. G.657.A1 ?

Une comparaison technique des fibres monomodes G.652.D, standard de l'industrie, et G.657.A1, insensible à la courbure.

Le G.652.D a été le standard de l’industrie pendant de nombreuses années, mais sa sensibilité inhérente à la courbure est devenue un problème dans des environnements contraints tels que les racks, les boîtiers et les locaux clients. Le G.657.A1 a été développé spécifiquement pour résoudre ces problèmes, offrant un rayon de courbure réduit qui aide à maintenir l’intégrité du signal dans les espaces exigus.

G.652.D (SMF standard)

  • ✕
    Sensibilité à la courbure : Perte par macro-courbure élevée ; défaillance du signal à des rayons inférieurs à 30 mm.
  • ✕
    Dorsale historique : Le « cheval de bataille » mondial optimisé pour les longues distances et les zones rurales.
  • ✕
    Leader en coûts : Fibre la plus économique grâce à des économies d’échelle massives.
  • ✕
    Déploiement rigide : Idéal pour les conduits souterrains droits et les aériens à longue portée.

G.657.A1 (Insensible à la courbure)

  • ✓
    Résilience à la courbure : Maintient l’intégrité du signal à des rayons aussi petits que 10 mm.
  • ✓
    Rétrocompatible : Entièrement compatible par fusion avec les réseaux G.652.D existants.
  • ✓
    Assisté par tranchée : Comporte une « tranchée » réfractive pour maintenir la lumière piégée dans le cœur.
  • ✓
    Spécialité urbaine : Idéal pour les déploiements FTTH complexes, les MDU et le routage de centres de données.

L'avantage de l'insensibilité à la courbure

Comparaison de la résilience mécanique et optique de la fibre G.657.A1 par rapport à la G.652.D standard.

10mm

Rayon de courbure minimum

0.25dB

Perte max. à 15mm de courbure

100%

Rétrocompatibilité

35%

Coût de maintenance réduit

Niveaux de la norme ITU-T

Le bon choix de fibre équilibre les contraintes physiques de l’environnement d’installation avec le coût et la compatibilité.

STANDARD GÉNÉRAL

G.652.D

Cheval de bataille de l'industrie

Le standard mondial pour la fibre non à dispersion décalée. Optimisé pour un fonctionnement à 1310 nm avec une fenêtre de spectre complet de 1260 nm à 1625 nm.

  • Dispersion nulle à 1310 nm
  • Coût d'achat initial le plus bas
  • Perte plus élevée due à la macro-courbure
STANDARD SCALEFIBRE

G.657.A1

Insensible à la courbure

Le premier niveau de fibre insensible à la courbure. Conçu pour la distribution urbaine où les virages serrés et les conduits encombrés sont fréquents.

  • Rayon de courbure minimum de 10 mm
  • Compatibilité totale avec les versions antérieures
  • Réduit les interventions de maintenance
ÉGALEMENT DISPONIBLE

G.657.A2

Résilience extrême

Conçu pour les locaux clients et le brassage haute densité. Peut être acheminé autour des cadres de porte et des cavités murales sans impact sur le signal.

  • Rayon de courbure de 7,5 mm (G.657.A2)
  • Confinement de la lumière assisté par tranchée
  • Flexibilité d'installation maximale

Évolution des standards monomodes

De la naissance de la fibre à la révolution insensible à la courbure.

1984
Naissance du G.652

L’UIT-T introduit le premier standard pour la fibre non à dispersion décalée.

années 2000
La percée LWP

Le G.652.D élimine le « pic d’eau » à 1383 nm, permettant le CWDM à spectre complet.

2006
Établissement du G.657

Le standard G.657 est né pour soutenir l’expansion mondiale de la Fibre jusqu’à l’abonné (FTTH).

2023 - 2028
La révolution de la densité

Adoption de fibres BI de 200 et 180 microns pour maximiser la capacité des conduits pour la 5G et l’IA.

Quand les standards rencontrent la réalité

Déploiement stratégique basé sur les contraintes physiques et les exigences de courbure.

Installations FTTH et Locaux Clients
Installations FTTH et Locaux Clients

Le G.657.A1 est essentiel pour naviguer dans les coins serrés et les boîtiers ONT compacts où le G.652.D subirait une perte par macro-courbure élevée.

Infrastructure Hyperscale
Infrastructure Hyperscale

Offre la résilience nécessaire aux câblages de fibre haute densité et à grand nombre de fibres qui doivent être acheminés à travers des chemins complexes d’installation.

Brassage de Centre de Données
Brassage de Centre de Données

Gère la congestion dans les racks 19 pouces et les chemins de câbles où les courbures serrées et le stockage de mou sont inévitables.

Perte par macro-courbure à 1625nm (dB)

Résilience mécanique
Le G.657.A1 présente des améliorations massives en termes de perte par rapport au G.652.D pour des courbures serrées de 15 mm.
Product Image
Featured Solution

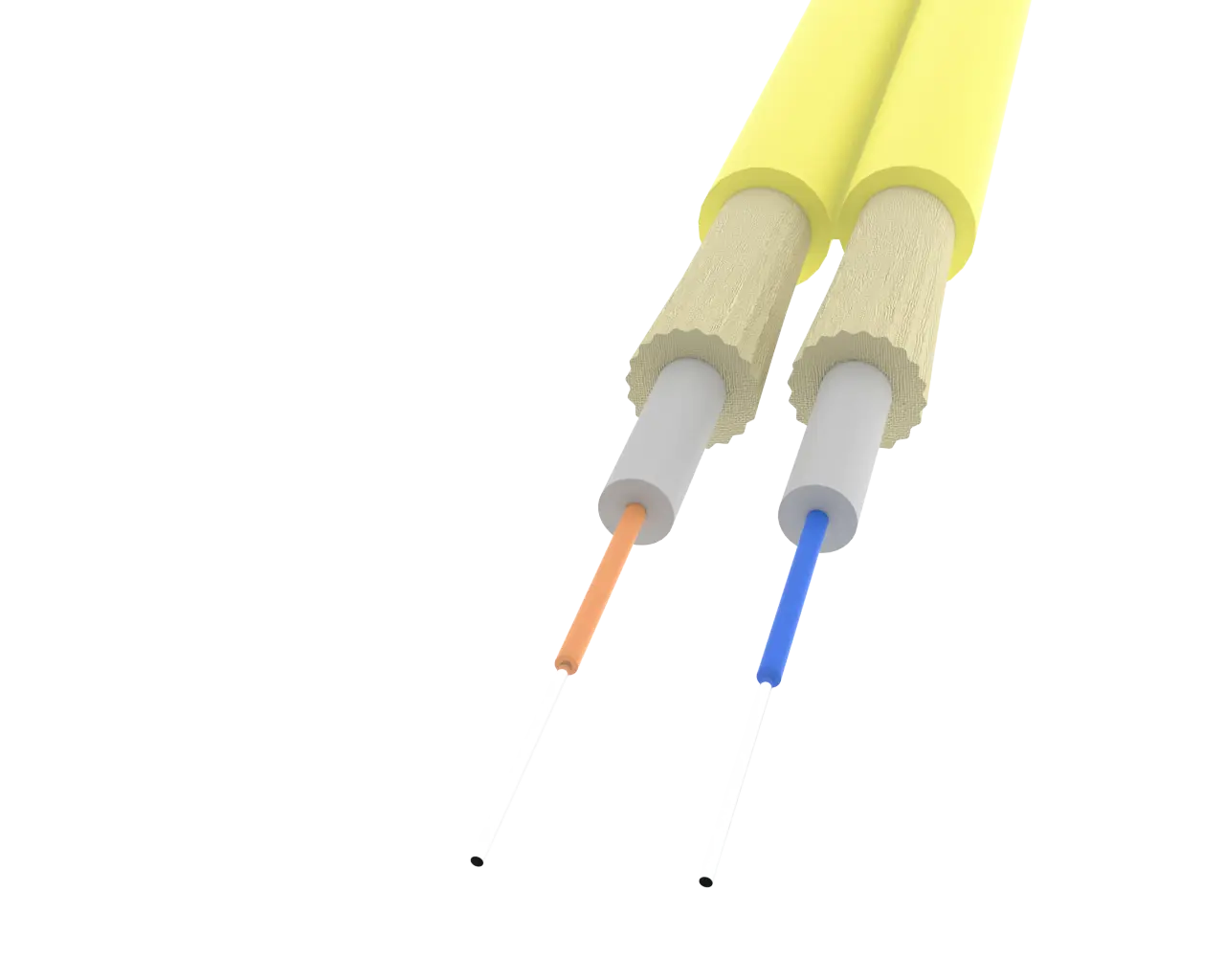

Câbles de brassage fibre optique duplex en forme de 8, 2 mm

Cordons de brassage duplex en forme de 8 avec câble rond de 2 mm, disponibles en fibres optiques multimodes et monomodes, prenant en charge tous les réseaux, des anciens réseaux aux infrastructures …

Voir les cordons de brassage G.657.A1

Technical FAQ

+ Puis-je épisser du G.652.D à du G.657.A1 ?
Oui. Le G.657.A1 est conçu pour une compatibilité totale avec les versions antérieures. Bien qu’ils puissent être fusionnés, l’utilisation de l’épissage par alignement du cœur est essentielle pour atténuer les pertes potentielles causées par de subtiles différences dans leurs structures internes.
+ Quelle est la différence entre le G.657.A1 et le G.657.A2 ?
La principale différence est le rayon de courbure minimum. Le G.657.A1 a un rayon de courbure minimum de 10 mm, tandis que le G.657.A2 est plus résilient avec une limite de 7,5 mm. L’A2 est essentiellement une version plus flexible de l’A1 avec la même rétrocompatibilité. Pour plus de détails, vous pouvez consulter cet article sur les différences entre G.657.A1 et G.657.A2
+ Pourquoi ne pas simplement utiliser le G.657.A1 pour tout ?
Vous le pouvez essentiellement. Le G.657.A1 offre le meilleur équilibre entre l’insensibilité à la courbure et une compatibilité transparente avec le G.652.D. C’est pourquoi ScaleFibre utilise le G.657.A1 comme standard par défaut pour bon nombre de nos câbles et assemblages.
+ Pourquoi ne pas simplement utiliser le G.657.A2 pour tout ?
Bien que le G.657.A2 offre un rayon de courbure encore plus serré (7,5 mm), il est plus coûteux à produire. L’A1 est le « point idéal » pour la plupart des applications réseau, offrant la résilience nécessaire sans le coût superflu de l’A2 ou des fibres de la série B.
+ Pourquoi ne pas simplement utiliser le G.657.B2 ou B3 pour tout ?
Les fibres de catégorie B (B2/B3) sont « optimisées pour la courbure » pour des environnements extrêmes, mais ne sont pas tenues d’être conformes au G.652.D. Cela entraîne souvent des désalignements significatifs du MFD et des pertes d’épissure élevées lors de la connexion aux réseaux dorsaux existants.
+ Pourquoi mon OTDR affiche-t-il un « gainer » sur des liaisons mixtes ?
Un « gainer » est un artefact de mesure qui se produit lorsque la lumière passe d’une fibre avec un MFD plus petit à une fibre avec un MFD plus grand. Ce n’est pas un gain de puissance réel ; vous devez effectuer des tests bidirectionnels et faire la moyenne des résultats pour trouver la vraie perte.
+ Qu'est-ce qu'un désalignement du diamètre de champ de mode (MFD) ?
Le MFD fait référence à la zone réelle que la lumière occupe lorsqu’elle traverse la fibre, qui est légèrement plus grande que le cœur physique. Si le MFD de deux fibres ne correspond pas parfaitement à un point d’épissure, la lumière s’échappe, entraînant une perte d’insertion plus élevée. Ceci est souvent immatériel pour le budget de perte global.
+ Qu'est-ce qu'un profil « assisté par tranchée » ?
C’est une conception optique où une « tranchée » à faible indice de réfraction entoure le cœur de la fibre. Cela agit comme un miroir, réfléchissant la lumière vers le cœur lorsque la fibre est courbée, ce qui confère au G.657 son insensibilité à la courbure.
+ Le G.657.A1 est-il plus cher ?
Bien que le coût des matériaux soit plus élevé que celui du G.652.D, la réduction des échecs d’installation, des événements de macro-courbure « cachés » et des appels de maintenance entraîne généralement un coût total de possession (TCO) inférieur.
