Le SlimCORE™ 144F est un câble fibre optique intérieur sous-unitaire de construction compacte, conçu pour les applications haute densité et une terminaison facile.
- Douze sous-unités de 12 fibres permettent un déploiement direct vers douze connecteurs MPO par câble
- Dimensionné pour les cheminements planifiés dans les chemins de câbles pour la distribution centrale des télécommunications et des centres de données
- Gérable pour l’agrégation dorsale en intérieur avec des pratiques de tirage standard
- Construction entièrement diélectrique avec des éléments de renforcement en fils d’aramide
- Gaine LSZH ignifuge adaptée aux environnements de câblage structuré en intérieur
Conçu pour surpasser
Livré en toute confiance
Approvisionnement simplifié
Prêt pour un déploiement rapide
Prêt à passer à l'échelle
Conformité assurée
Le câble SlimCORE™ 144F est destiné aux applications de distribution centrale pour les télécommunications et les centres de données, y compris le raccordement MPO en rack complet, la terminaison en bureau central et l'agrégation dorsale haute densité.
La construction en douze sous-unités de 12 fibres permet un déploiement étendu vers des modules MPO individuels, prenant en charge un raccordement concentré au niveau de la rangée ou du rack.

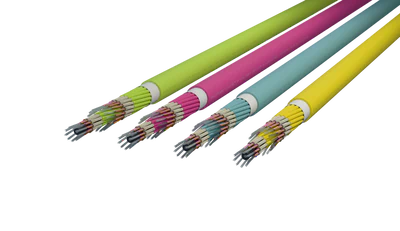

Avec un diamètre extérieur de 10,4 mm et un poids nominal de 93 kg/km, le câble nécessite un cheminement planifié dans des chemins de câbles, mais reste gérable pour un déploiement en intérieur. Des configurations sont disponibles en mode monomode (G.657.A1) et multimode (OM3, OM4, OM5).
| Détails de construction | |
| Nombre de fibres | 144 fibres (12 × sous-unités 12F) |
| Revêtement des fibres | Revêtement primaire 250µm |
| Diamètre des sous-unités | 2,0 mm nominal |
| Éléments de renfort | Fils d'aramide |
| Matériau de gaine | Faible dégagement de fumée, zéro halogène (LSZH) |
| Dimensions du câble | |
| Diamètre extérieur nominal | 10,4 mm |
| Poids nominal | 93 kg/km ±10% |
| Caractéristiques mécaniques | |
| Charge de traction max. (court terme) | 660 N |
| Charge de traction max. (long terme) | 200 N |
| Résistance à l'écrasement | 110 N / cm |
| Rayon de courbure (installation) | 205 mm |
| Rayon de courbure (statique) | 100 mm |
| Caractéristiques environnementales | |
| Température – Installation | -10°C à +60°C |
| Température – Fonctionnement | -20°C à +70°C |
| Température – Stockage | -40°C à +70°C |
| Conformité | |
| Classement au feu | IEC 60332-1, IEC 60332-3-24 |
| Normes | IEC 60794-2-20, ISO/IEC 11801, AS/CA S008 |
| Variantes SlimCORE 144F | |
| C-SC-S7-144-L | Câble sous-unitaire SlimCore, monomode (G.657.A1), 144F, Jaune |
| C-SC-M3-144-L | Câble sous-unitaire SlimCore, OM3, 144F, Aqua |

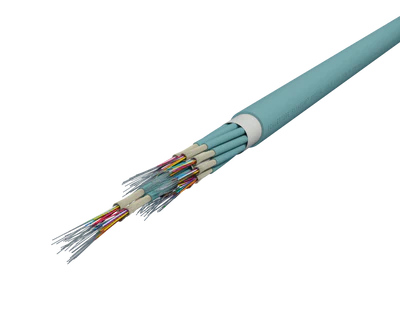

| C-SC-M4-144-L | Câble sous-unitaire SlimCore, OM4, 144F, Aqua |
| C-SC-M4-144-L-EV | Câble sous-unitaire SlimCore, OM4, 144F, Violet Érika |

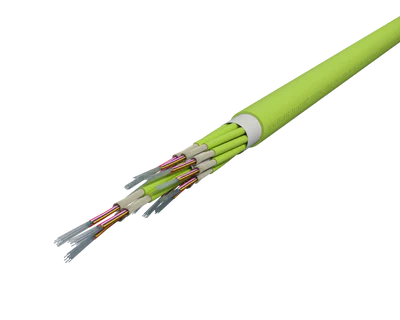

| C-SC-M5-144-L | Câble sous-unitaire SlimCore, OM5, 144F, Vert Citron |
