- Six sous-unités de 12 fibres permettent un raccordement direct à six connecteurs MPO par câble
- Dimensionné pour les installations dans les conduits et chemins de câbles en environnements d’entreprise et de salles de télécommunications
- Propriétés de traction adaptées aux tirages inter-armoires et inter-étages
- Construction entièrement diélectrique avec éléments de renforcement en fils d’aramide
- Gaine LSZH ignifuge adaptée aux environnements de câblage structuré intérieur
Conçu pour surpasser
Livré en toute confiance
Approvisionnement simplifié
Prêt pour un déploiement rapide
Prêt à passer à l'échelle
Conformité assurée
Le câble SlimCORE™ 72F fait le lien entre les applications de backbone à l'échelle de l'entreprise et des télécommunications, y compris l'agrégation inter-étages, le brassage d'armoires de communication et la distribution dans les petites salles de télécommunications. La construction à six sous-unités de 12 fibres offre une densité de dérivation modérée sans augmenter l'encombrement du câble, ce qui convient aux installations dans des conduits ou chemins de câbles.
Avec un diamètre extérieur de 8,2 mm et un poids nominal de 65 kg/km, le câble s'adapte au routage inter-armoires dans les salles de données d'entreprise et aux liaisons inter-bâtiments sur les campus. Des configurations sont disponibles en monomode (G.657.A1) et multimode (OM3, OM4, OM5).
| Détails de construction | |
| Nombre de fibres | 72 fibres (6 × sous-unités 12F) |
| Revêtement des fibres | Revêtement primaire 250µm |
| Diamètre des sous-unités | 2,0 mm nominal |
| Éléments de renfort | Fils d'aramide |
| Matériau de gaine | Sans halogène à faible émission de fumée (LSZH) |
| Dimensions du câble | |
| Diamètre extérieur nominal | Env. 8,2 mm |
| Poids nominal | 65 kg/km ±10% |
| Caractéristiques mécaniques | |
| Charge de traction max. (court terme) | 660 N |
| Charge de traction max. (long terme) | 200 N |
| Résistance à l'écrasement | 110 N / cm |
| Rayon de courbure (installation) | 160 mm |
| Rayon de courbure (statique) | 80 mm |
| Caractéristiques environnementales | |
| Température – Installation | -10°C à +60°C |
| Température – Fonctionnement | -20°C à +70°C |
| Température – Stockage | -40°C à +70°C |
| Conformité | |
| Classement au feu | IEC 60332-1, IEC 60332-3-24 |
| Normes | IEC 60794-2-20, ISO/IEC 11801, AS/CA S008 |

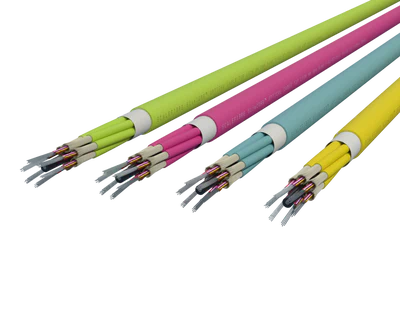

| Variantes SlimCORE 72F | |
| C-SC-S7-72-L | Câble sous-unitaire SlimCore, monomode (G.657.A1), 72F, Jaune |
| C-SC-M3-72-L | Câble sous-unitaire SlimCore, OM3, 72F, Aqua |
| C-SC-M4-72-L | Câble sous-unitaire SlimCore, OM4, 72F, Aqua |

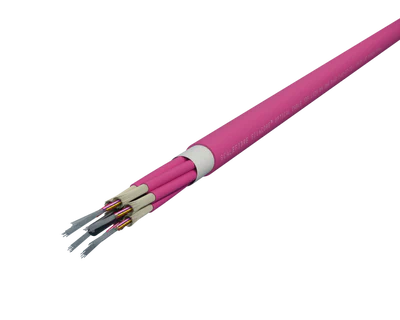

| C-SC-M4-72-L-EV | Câble sous-unitaire SlimCore, OM4, 72F, Erika Violet |

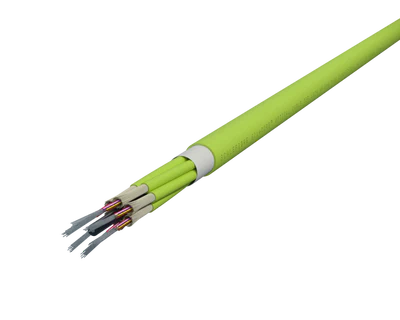

| C-SC-M5-72-L | Câble sous-unitaire SlimCore, OM5, 72F, Lime Green |
