Câble à fibre optique robuste, non métallique et blindé, à tube libre, avec gaine en polyéthylène/nylon stabilisée aux UV, conçu pour les déploiements en conduit et en enfouissement direct en Australie.
- Conception résistante aux rongeurs
- Haute résistance à l'écrasement et aux chocs
- Résistance supérieure aux UV et à l'abrasion
- Tubes étanches à l'eau avec StaticGEL™
- Conception diélectrique - aucune liaison à la terre requise
- Convient aux installations aériennes, en conduit et directement enterrées
- Conforme aux normes australiennes et internationales
Conçu pour Surpasser
Livré en toute Confiance
Approvisionnement Simplifié
Prêt pour Déploiement Rapide
Prêt à Passer à l'Échelle
Conformité Assurée
Conçu pour les environnements extérieurs exigeants, ce câble à fibre optique à structure libre et armure non métallique est doté d'une gaine en polyéthylène/nylon (PE/NY) stabilisée aux UV, protégée par une couche intégrée d'armure non métallique en PRFV. Cette construction offre une résistance supérieure à l'écrasement, une protection contre les rongeurs et une flexibilité optimale pour une utilisation en conduits et en installations enterrées.
Sa conception facilite la manipulation et la protection des fibres, tandis que sa construction entièrement diélectrique élimine les exigences de mise à la terre, ce qui est idéal pour les couloirs de distribution d'électricité et les environnements sensibles aux composants métalliques. Optimisé pour les réseaux d'opérateurs, haut débit, de transport, de services publics, de campus et les environnements difficiles en Australie.
Pour les réseaux critiques, une résistance à la traction et à l'écrasement encore plus grande est disponible dans notre câble à fibre optique HS1 haute résistance. et câble à fibre optique HS1 haute résistance blindé non métallique.
| Détails de construction | |
| Nombre de fibres | 2–144 fibres |
| Type de fibre | G.652.D monomode G.657.A1 monomode G.Monomode 657.A2 OM3 multimode OM4 multimode Autres fibres optiques spéciales |
| Type de tube | Tubes polymères libres avec gel non coulant StaticGEL™ |
| Armure | Tiges en PRV non métalliques |
| Matière de la veste | 1. Polyéthylène 2. Nylon 3. Polyéthylène |
| Membre de la Force | élément de renforcement central en PRF |
| diamètre extérieur | |
| Diamètre extérieur, 12-72 fibres | 14 mm |

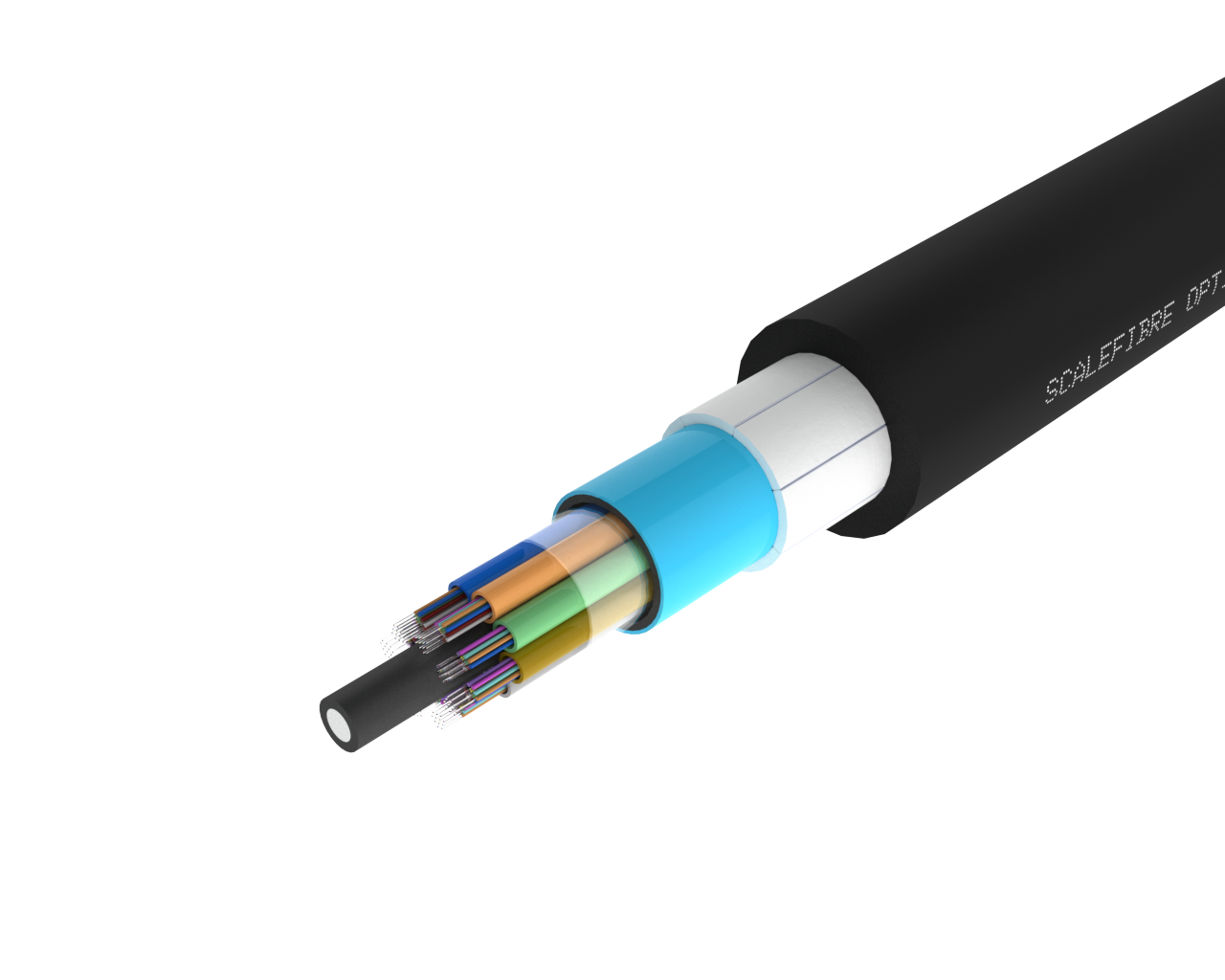

| Diamètre extérieur, 96 fibres | 15,2 mm |

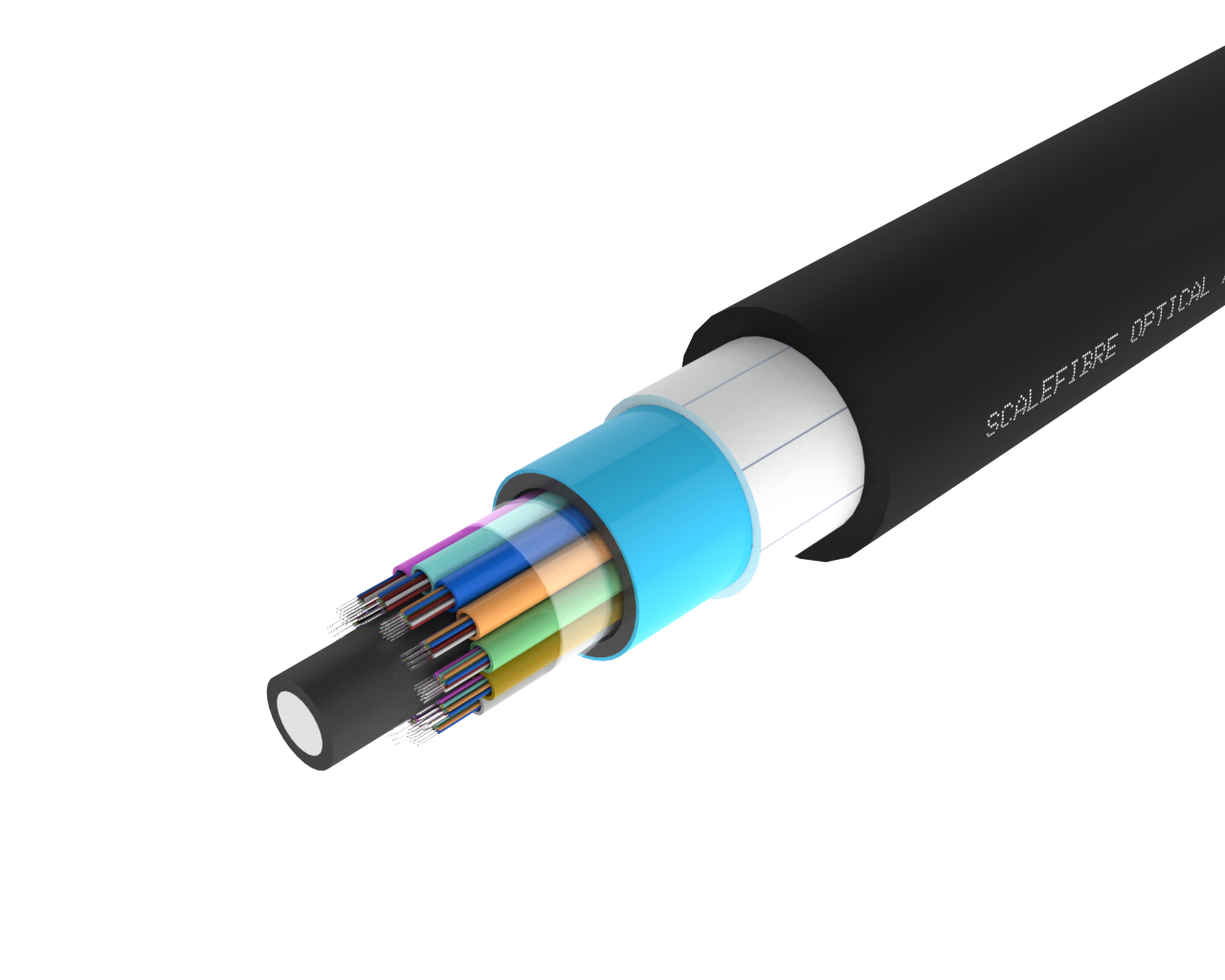

| Diamètre extérieur, 144 fibres | 17,9 mm |
| Poids | |
| 12-72 Fibres | 172 kg/km |
| 96 Fibres | 203 kg/km |
| 144 Fibres | 278 kg/km |
| Caractéristiques mécaniques | |
| Charge de traction maximale (court terme) | 1,2 kN |
| Charge de traction maximale (à long terme) | 4 kN |
| Résistance à l'écrasement | 3 kN/100 mm |
| Rayon de courbure | |
| 12-72 Fibres | 430 mm (Installation) / 215 mm (Statique) |
| 96 Fibres | 470 mm (Installation) / 235 mm (Statique) |
| 144 Fibres | 550 mm (Installation) / 270 mm (Statique) |
| Caractéristiques environnementales | |
| Température – Installation | -10°C à +50°C |
| Température – Fonctionnement | -40°C à +70°C |
| Température – Stockage | -40°C à +70°C |
| Conformité | |
| Normes | Normes relatives aux fibres optiques IEC 60794, AS/CA S008 et UIT-T |
| Conforme à la norme RoHS3 | Oui |
| Single-mode, G.652.D | |
| C-LTNA-S2-006-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.652.D), 6F, PE/NY Jacket |
| C-LTNA-S2-012-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.652.D), 12F, PE/NY Jacket |
| C-LTNA-S2-024-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.652.D), 24F, PE/NY Jacket |
| C-LTNA-S2-048-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.652.D), 48F, PE/NY Jacket |
| C-LTNA-S2-072-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.652.D), 72F, PE/NY Jacket |
| C-LTNA-S2-096-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.652.D), 96F, PE/NY Jacket |
| C-LTNA-S2-144-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.652.D), 144F, PE/NY Jacket |
| Single-mode, G.657.A1 | |
| C-LTNA-S7-006-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.657.A1), 6F, PE/NY Jacket |
| C-LTNA-S7-012-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.657.A1), 12F, PE/NY Jacket |
| C-LTNA-S7-024-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.657.A1), 24F, PE/NY Jacket |
| C-LTNA-S7-048-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.657.A1), 48F, PE/NY Jacket |
| C-LTNA-S7-072-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.657.A1), 72F, PE/NY Jacket |
| C-LTNA-S7-096-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.657.A1), 96F, PE/NY Jacket |
| C-LTNA-S7-144-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (G.657.A1), 144F, PE/NY Jacket |
| Multi-mode, OM3 | |
| C-LTNA-M3-006-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM3), 6F, PE/NY Jacket |
| C-LTNA-M3-012-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM3), 12F, PE/NY Jacket |
| C-LTNA-M3-024-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM3), 24F, PE/NY Jacket |
| C-LTNA-M3-048-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM3), 48F, PE/NY Jacket |
| C-LTNA-M3-072-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM3), 72F, PE/NY Jacket |
| C-LTNA-M3-096-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM3), 96F, PE/NY Jacket |
| C-LTNA-M3-144-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM3), 144F, PE/NY Jacket |
| Multi-mode, OM4 | |
| C-LTNA-M4-006-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM4), 6F, PE/NY Jacket |
| C-LTNA-M4-012-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM4), 12F, PE/NY Jacket |
| C-LTNA-M4-024-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM4), 24F, PE/NY Jacket |
| C-LTNA-M4-048-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM4), 48F, PE/NY Jacket |
| C-LTNA-M4-072-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM4), 72F, PE/NY Jacket |
| C-LTNA-M4-096-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM4), 96F, PE/NY Jacket |
| C-LTNA-M4-144-PN | Loose Tube Optical Cable, Non-Metallic Armoured, Single Mode (OM4), 144F, PE/NY Jacket |
