- Optimisé pour les courtes portées (jusqu’à 140 m selon la charge)
- Nombre de fibres de 6 à 288
- Diamètres robustes conçus pour la stabilité aérienne
- Construction à tubes libres assemblés en SZ pour une flexibilité accrue et un accès facilité au milieu de la portée
- Élément central en PRV et fils périphériques en aramide pour une résistance autoportante
- Noyau sec avec tubes StaticGEL™ pour une manipulation propre et sans dégâts
- Construction entièrement diélectrique et non métallique (aucune mise à la terre requise)
Conçu pour surpasser
Livré en toute confiance
Approvisionnement simplifié
Prêt pour un déploiement rapide
Prêt à passer à l'échelle
Conformité assurée

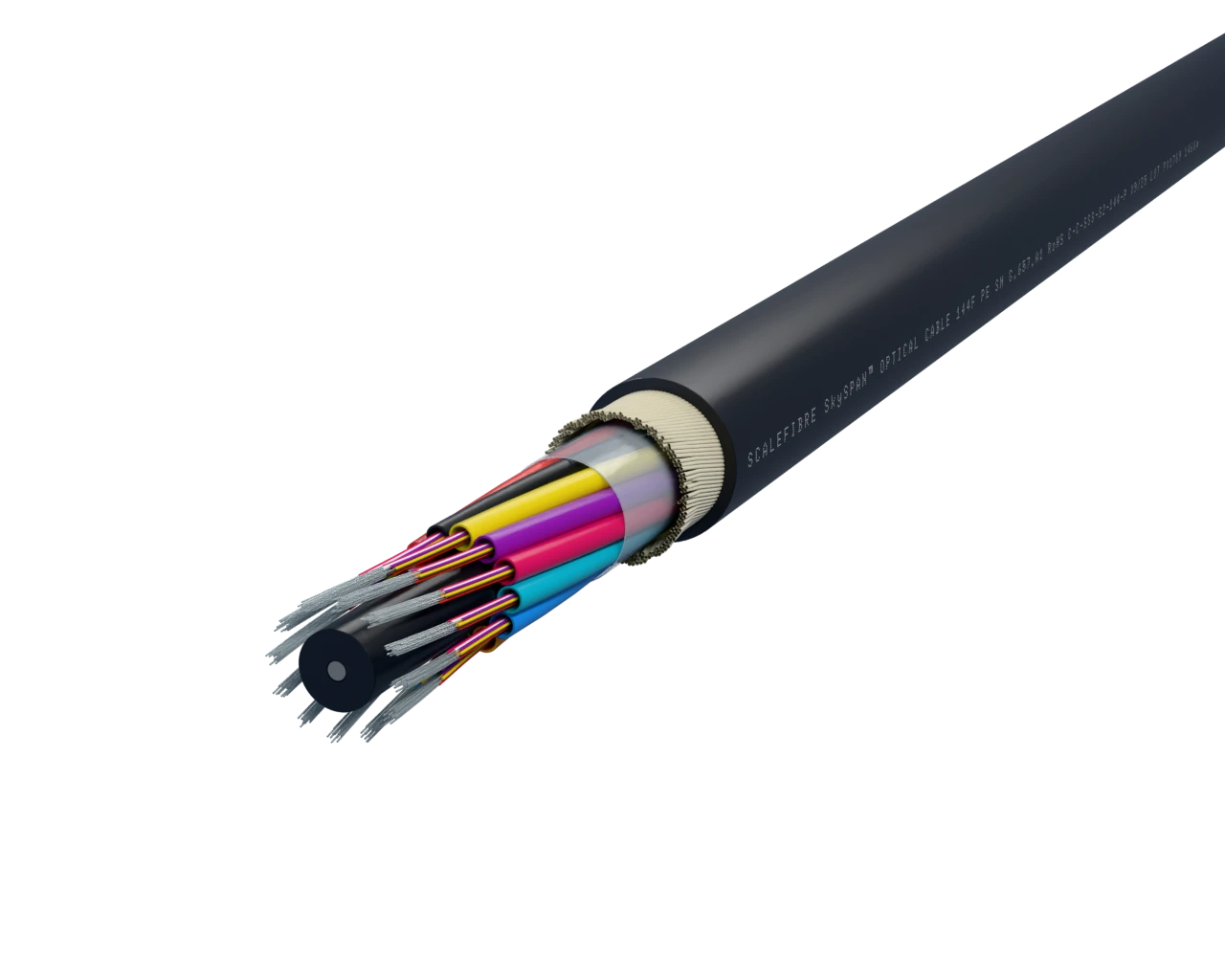

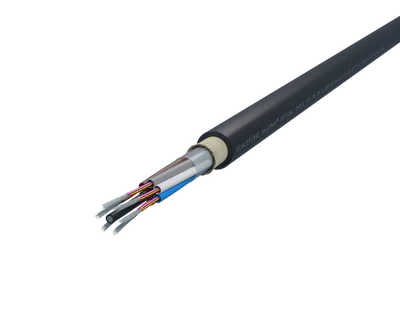

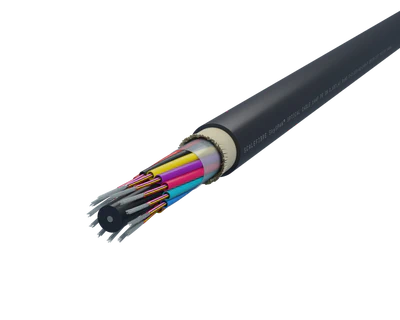

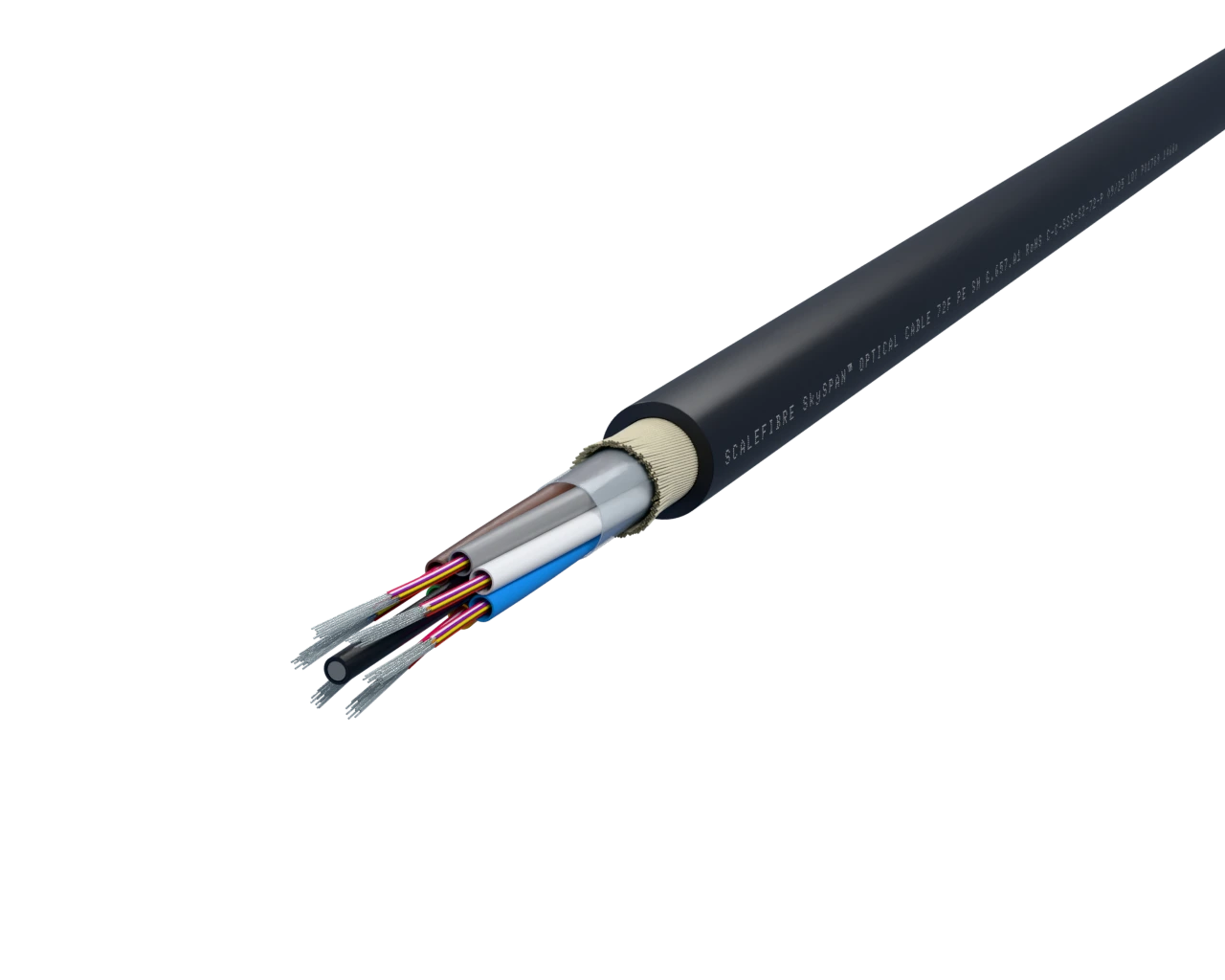

La gamme de câbles optiques ADSS (All-Dielectric Self-Supporting) SkySPAN™ à courte portée est conçue pour les réseaux de distribution aériens entre poteaux où les câbles porteurs métalliques ne conviennent pas. Offrant une capacité maximale avec jusqu'à 288 fibres, ce câble bénéficie d'une construction robuste et non métallique, idéale pour les applications diélectriques. Capable de couvrir des distances jusqu'à 140 mètres (selon les conditions de charge), ce câble est conçu pour les réseaux à haute capacité.
Le câble SkySPAN™ utilise une âme à tubes libres assemblés en SZ avec la technologie StaticGEL™ pour une manipulation propre et rapide. Un élément central renforcé en PRV et des fils d'aramide périphériques lui confèrent la résistance à la traction nécessaire à une installation autoportante sans mise à la terre. Doté d'une gaine en polyéthylène (PE) noir durable, SkySPAN™ garantit une fiabilité à long terme même dans des conditions environnementales difficiles.
| Détails de construction | |
| Nombre de fibres | 6 à 288 fibres |
| Type de fibre | G.652.D monomode G.657.A1 monomode G.655 monomode Multimode Fibres spéciales |
| Configuration des tubes | Tubes libres assemblés en SZ (12 fibres max. par tube) |
| Remplissage de tubes | Technologie StaticGEL™ pour une manipulation propre et rapide |
| Blocage d'eau central | Noyau sec avec fils et ruban étanches à l'eau |
| Élément de renfort central | Tige centrale en PRV (diélectrique) |
| Renfort périphérique | Fils d'aramide |
| Fils de déchirement | Un |
| Gaine | Polyéthylène noir (PE) |
| Dimensions du câble | |
| Diamètre extérieur | 6-72F : 11,3 ± 0,5 mm 96F : 12,8 ± 0,5 mm 120F : 14,3 ± 0,5 mm 144F : 15,8 ± 0,5 mm 288F : 18,5 ± 0,5 mm |
| Poids | 6-72F : 96-98 kg/km 96F : 126 kg/km 120F : 155 kg/km 144F : 188 kg/km 288F : 258 kg/km |
| Rayon de courbure | |
| Rayon de courbure minimal (installation) | 20 × Diamètre extérieur du câble (de 226 mm à 370 mm selon le nombre) |
| Rayon de courbure minimal (sans charge / statique) | 10 × Diamètre extérieur du câble (113 mm à 185 mm selon le nombre) |
| Caractéristiques mécaniques | |
| Résistance à la traction | 2 700 N (IEC 60794-1-2 Méthode E1) |
| Résistance à l'écrasement | 2 000 N/100 mm (IEC 60794-1-2 Méthode E3) |
| Résistance aux chocs | 10 J (IEC 60794-1 Méthode E4) |
| Environnement | |
| Température de fonctionnement | -40 °C à +70 °C |
| Température d'installation | -30 °C à +60 °C |
| Température de stockage | -40 °C à +70 °C |
| Conformité | |
| Normes | Normes IEC 60794-1 ; AS/CA S008 ; normes UIT-T relatives aux fibres optiques |
| Conforme à la norme RoHS | Oui |
| SkySPAN™ ADSS monomode (G.652.D) – Nombre de fibres standard | |
| Numéro de pièce | Description |
| C-SSS-S2-6-P | Câble ADSS, courte portée, monomode (G.652.D), 6F, gaine PE |
| C-SSS-S2-12-P | Câble ADSS, courte portée, monomode (G.652.D), 12F, gaine PE |
| C-SSS-S2-24-P | Câble ADSS, courte portée, monomode (G.652.D), 24F, gaine PE |
| C-SSS-S2-48-P | Câble ADSS, courte portée, monomode (G.652.D), 48F, gaine PE |
| C-SSS-S2-72-P | Câble ADSS, courte portée, monomode (G.652.D), 72F, gaine PE |
| C-SSS-S2-96-P | Câble ADSS, courte portée, monomode (G.652.D), 96F, gaine PE |
| C-SSS-S2-144-P | Câble ADSS, courte portée, monomode (G.652.D), 144F, gaine PE |
| C-SSS-S2-288-P | Câble ADSS, courte portée, monomode (G.652.D), 288F, gaine PE |
| SkySPAN™ ADSS monomode (G.657.A1) – Nombre de fibres standard | |
| Numéro de pièce | Description |
| C-SSS-S7-6-P | Câble ADSS, courte portée, monomode (G.657.A1), 6F, gaine PE |
| C-SSS-S7-12-P | Câble ADSS, courte portée, monomode (G.657.A1), 12F, gaine PE |
| C-SSS-S7-24-P | Câble ADSS, courte portée, monomode (G.657.A1), 24F, gaine PE |
| C-SSS-S7-48-P | Câble ADSS, courte portée, monomode (G.657.A1), 48F, gaine PE |
| C-SSS-S7-72-P | Câble ADSS, courte portée, monomode (G.657.A1), 72F, gaine PE |
| C-SSS-S7-96-P | Câble ADSS, courte portée, monomode (G.657.A1), 96F, gaine PE |
| C-SSS-S7-144-P | Câble ADSS, courte portée, monomode (G.657.A1), 144F, gaine PE |
| C-SSS-S7-288-P | Câble ADSS, courte portée, monomode (G.657.A1), 288F, gaine PE |
