- Conception HighSTACK™ à châssis fixe pour une stabilité maximale de la liaison
- Clips d’entrée latéraux et arrière AnchorLINK™ pour une fixation rapide et sans outil des câbles
- Adaptateurs LC Quadplex obturés pour la sécurité laser et la protection contre la poussière
- Pré-configuré avec des cassettes d’épissage de ruban pour les flux de travail de fusion de masse
- Construction en acier de 1,6 mm pour une intégrité structurelle à pleine charge
- Numérotation des ports haute visibilité pour une identification rapide des circuits
- Prend en charge l’épissage, la terminaison directe et les assemblages pré-terminés
- Compatible avec les racks standard de 19 pouces pour opérateurs et centres de données
Conçu pour Surpasser
Livré en toute Confiance
Approvisionnement Simplifié
Prêt pour Déploiement Rapide
Prêt à Passer à l'Échelle
Conformité Assurée

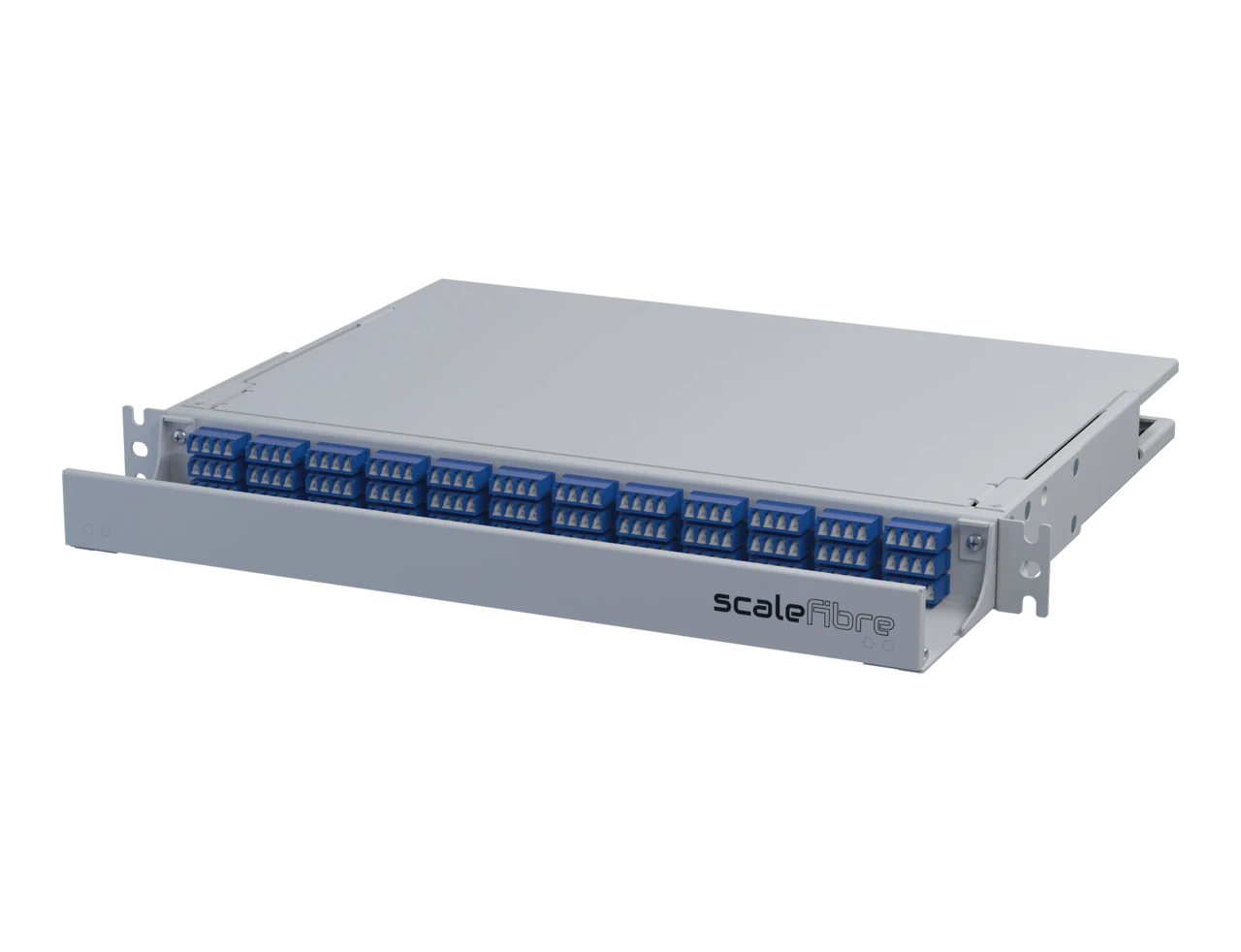

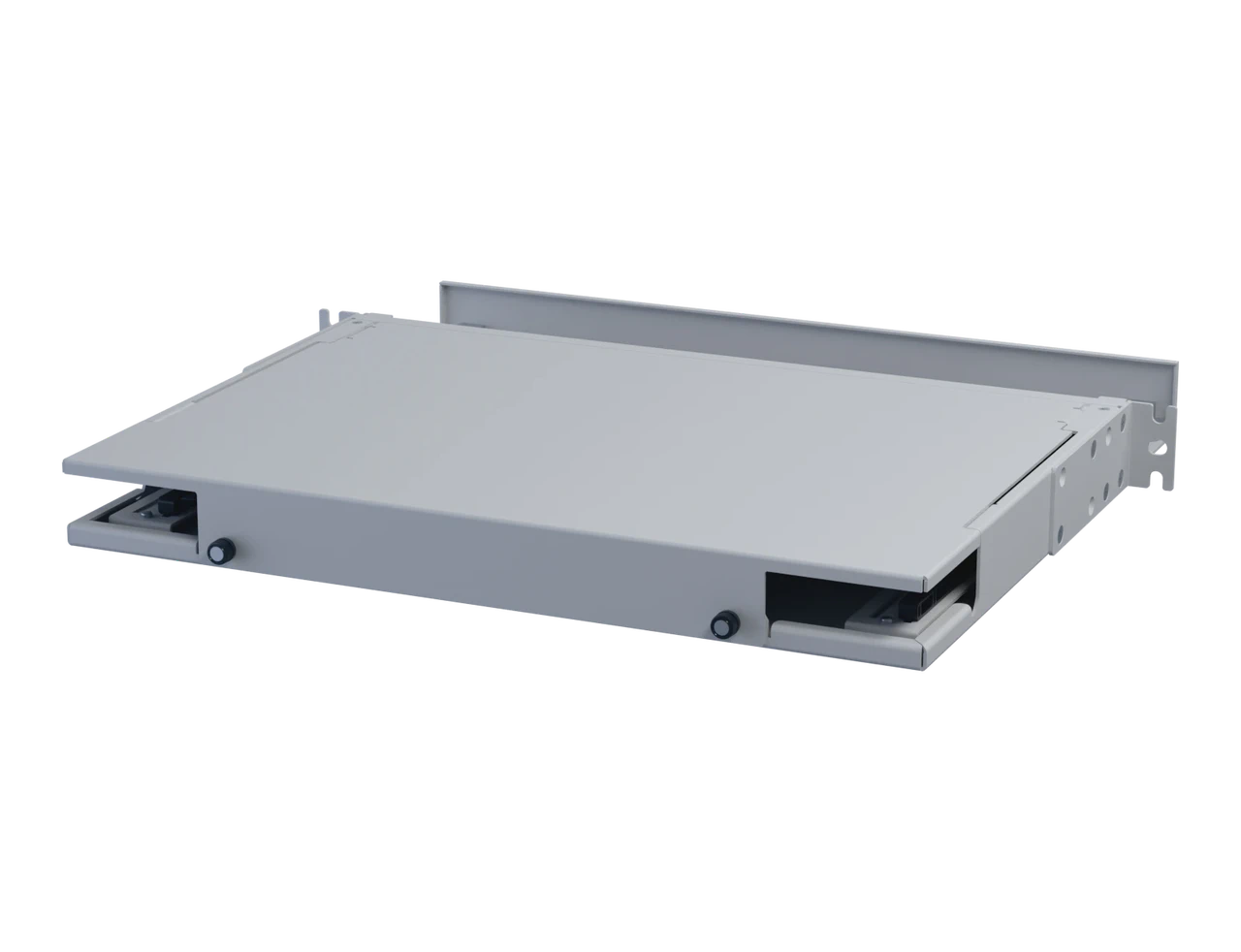

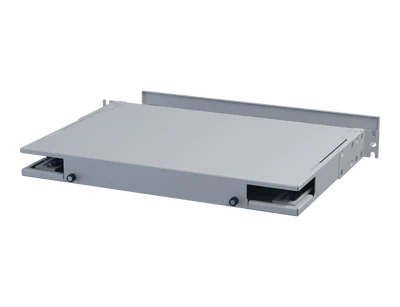

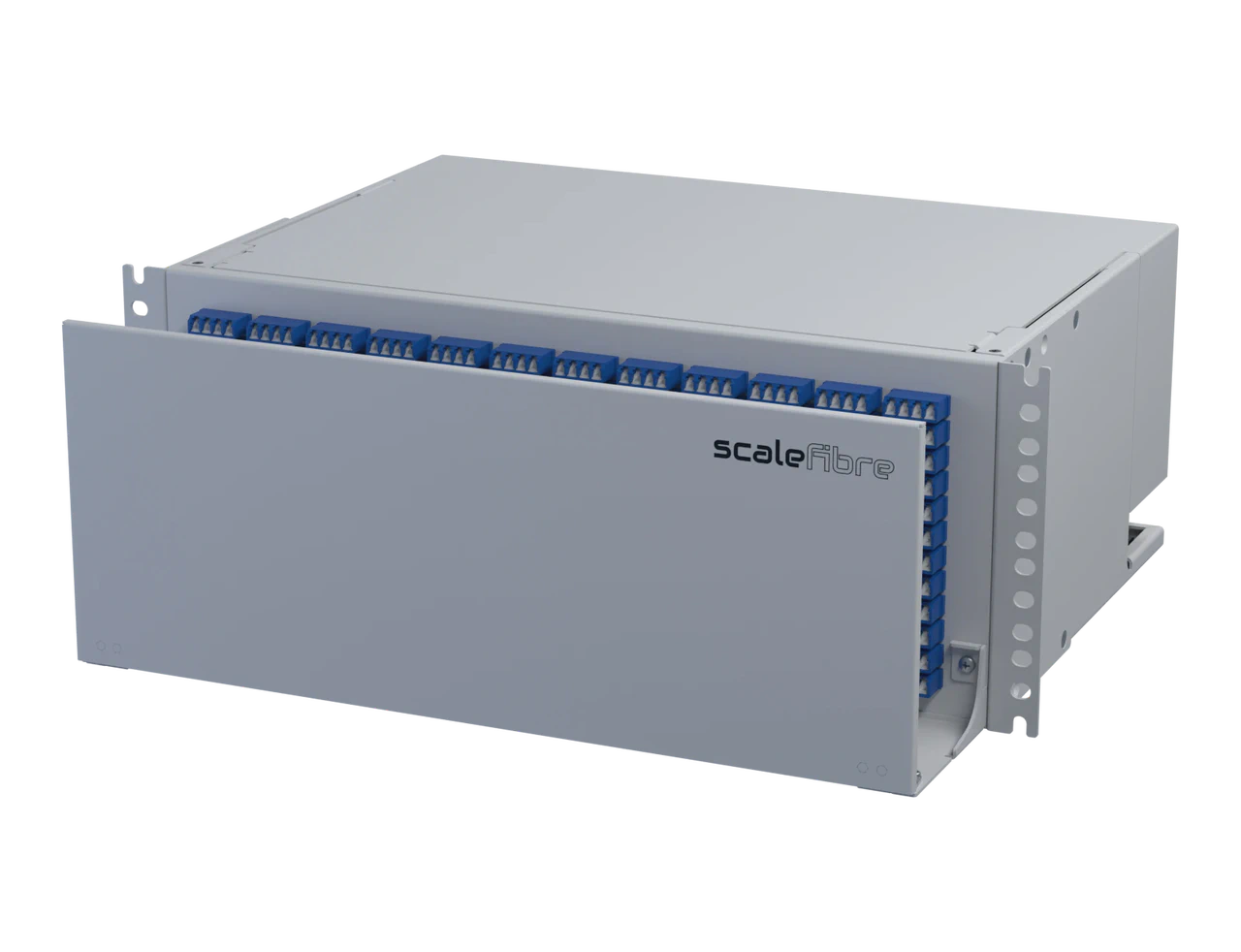

La série HighSTACK™ est une gamme d'enceintes fixes haute densité spécifiquement conçues pour les réseaux de transport et de centres de données à haute performance. En utilisant un châssis rigide et non mobile, la plateforme HighSTACK™ offre une stabilité absolue pour les liaisons fibre à grand nombre de fibres, éliminant le risque de macro-courbures ou de stress des connecteurs souvent associés aux tiroirs coulissants dans les environnements haute densité.

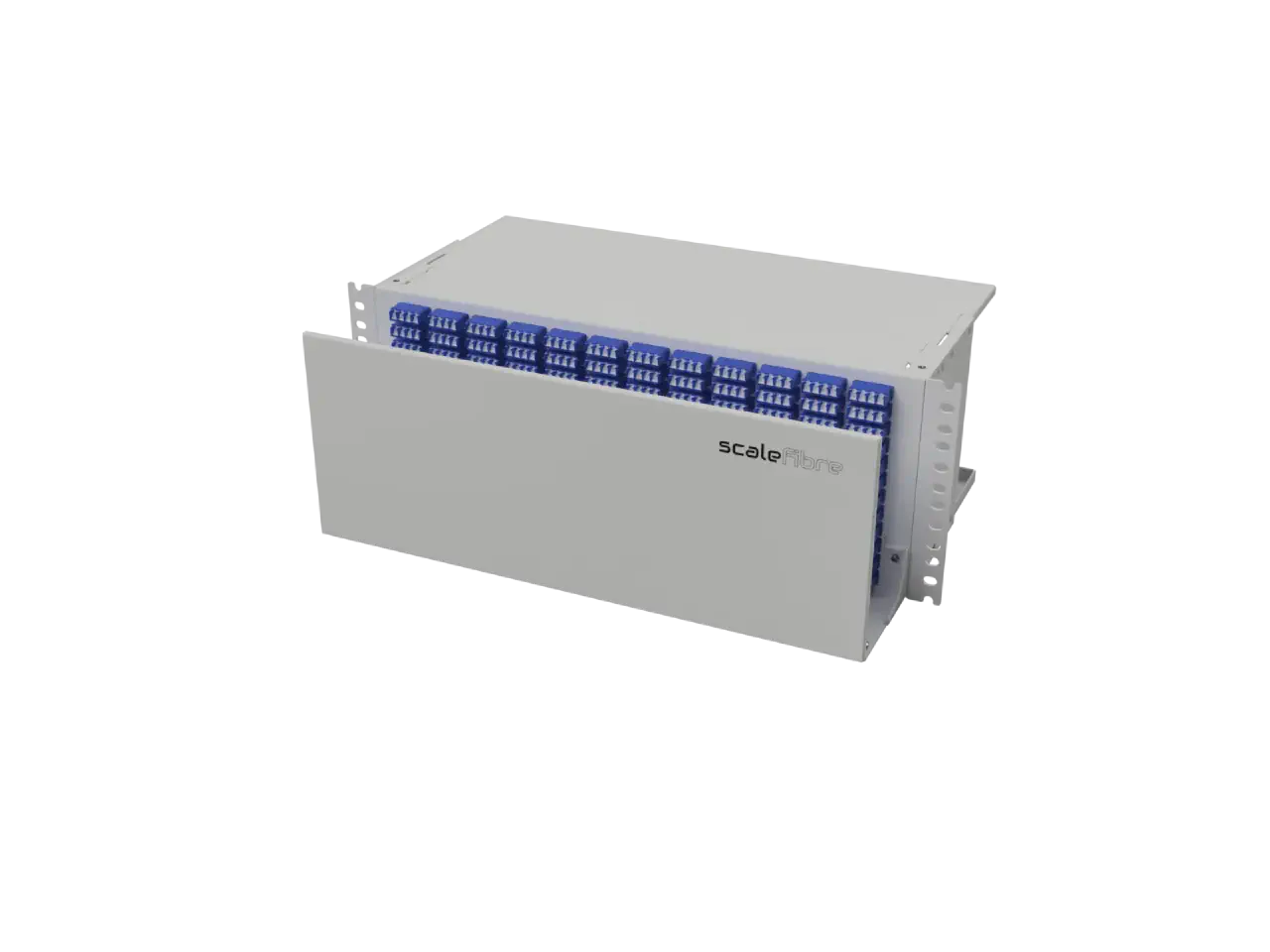

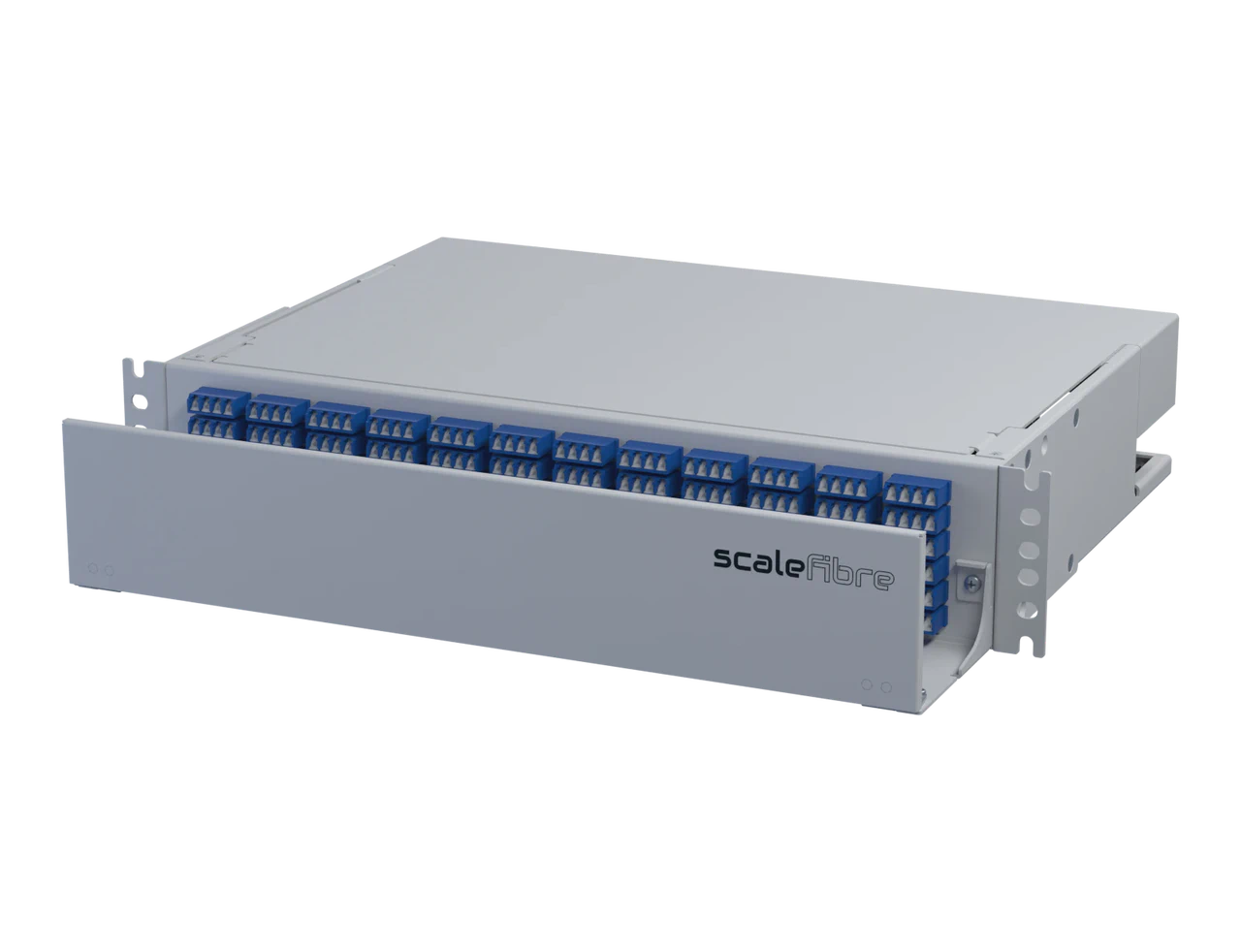

Disponibles en configurations 1RU, 2RU et 4RU, ces boîtiers sont pré-équipés d'adaptateurs LC Quadplex obturés pour prendre en charge jusqu'à 576 fibres dans un seul encombrement 4RU. L'architecture interne est optimisée pour l'épissage par fusion de masse, avec des points de montage dédiés pour les cassettes d'épissage de ruban ScaleFibre, assurant des transitions propres des dorsales SmartRIBBON™ vers les champs de brassage haute densité.

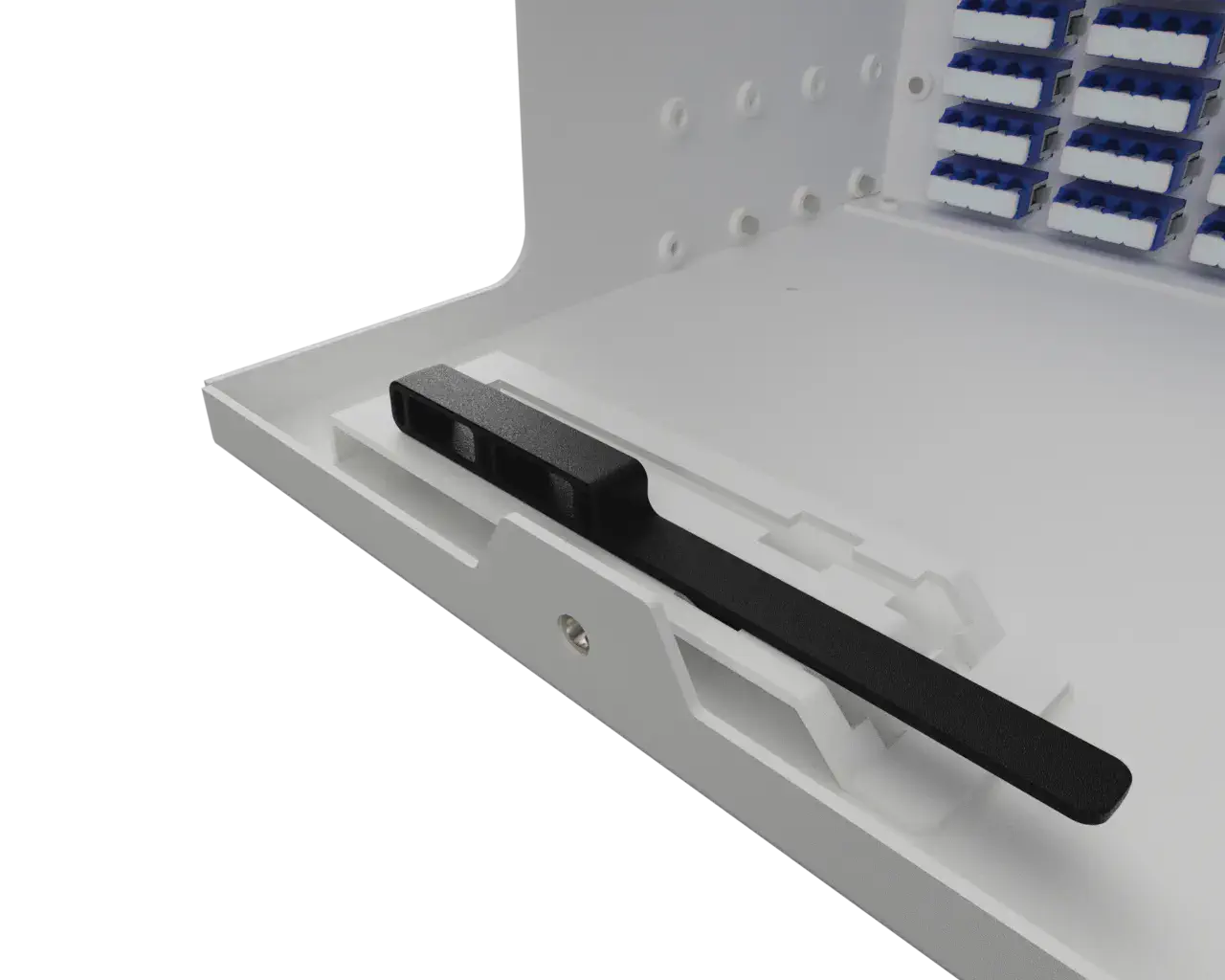

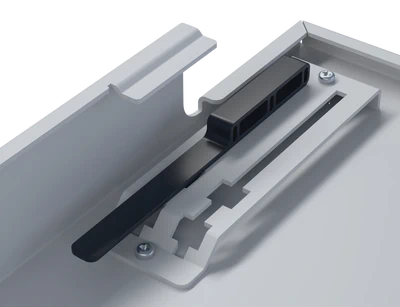

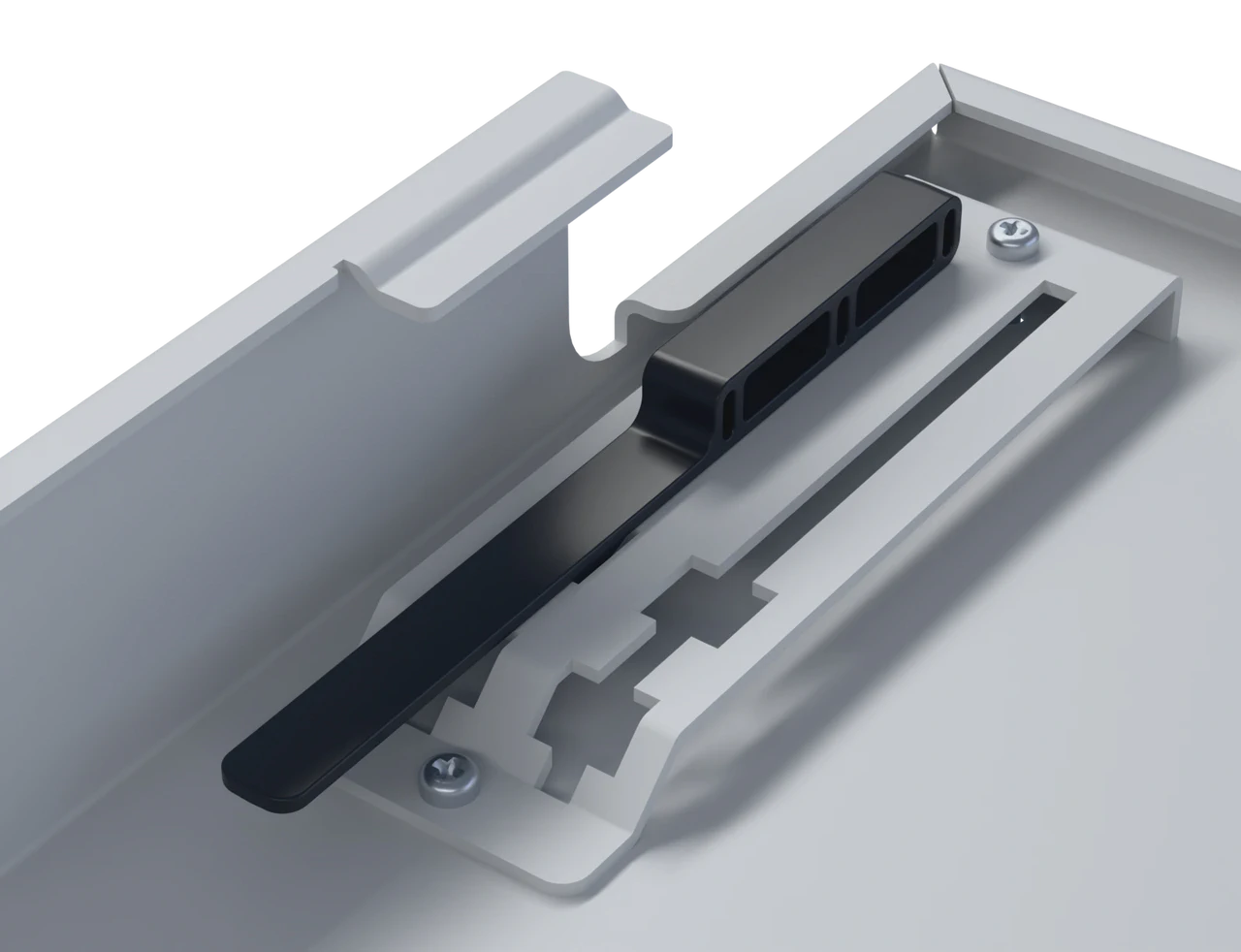

Chaque boîtier HighSTACK™ est équipé du système de clips AnchorLINK™ pour une fixation des câbles sans outil. Ces clips permettent d'encliqueter instantanément les câbles entrants dans les points d'entrée arrière ou latéraux, offrant un excellent soulagement de la tension et un contrôle du rayon de courbure sans avoir besoin de presse-étoupes ou de colliers de serrage traditionnels.
| Capacité et Densité | |
| Capacité 1RU | 144 Fibres (36 x Adaptateurs LC Quad) |
| Capacité 2RU | 288 Fibres (72 x Adaptateurs LC Quad) |
| Capacité 4RU | 576 Fibres (144 x Adaptateurs LC Quad) |
| Type d'adaptateur | LC Quadplex Obturé, Manchon en céramique |
| Performance Optique | |
| Pigtails | Pigtails ruban inclus dans les configurations d'épissage |
| Perte d'insertion | IEC 61753-1 Grade B (Moyenne ≤ 0,12dB; Max ≤ 0,25dB pour >97%) |
| Perte de Retour | LC/PC ≥ 50dB; LC/APC ≥ 65dB |
| Gestion des Câbles | |
| Mécanisme d'entrée | Clips AnchorLINK™ sans outil à encliqueter |
| Positions d'entrée | Double entrée arrière et latérale |
| Compatibilité des câbles | Câbles à tube lâche, SmartRIBBON™ et assemblages pré-terminés |
| Construction | |
| Largeur | 483 mm (19") |
| Profondeur | 300 mm |
| Hauteur (1U/2U/4U) | 44mm / 88mm / 176mm |
| Conformité | |
| Norme de rack | Compatibilité EIA-310 19 pouces |
| Conforme RoHS3 | Oui |
| Boîtiers d'épissage HighSTACK, LC/UPC | |

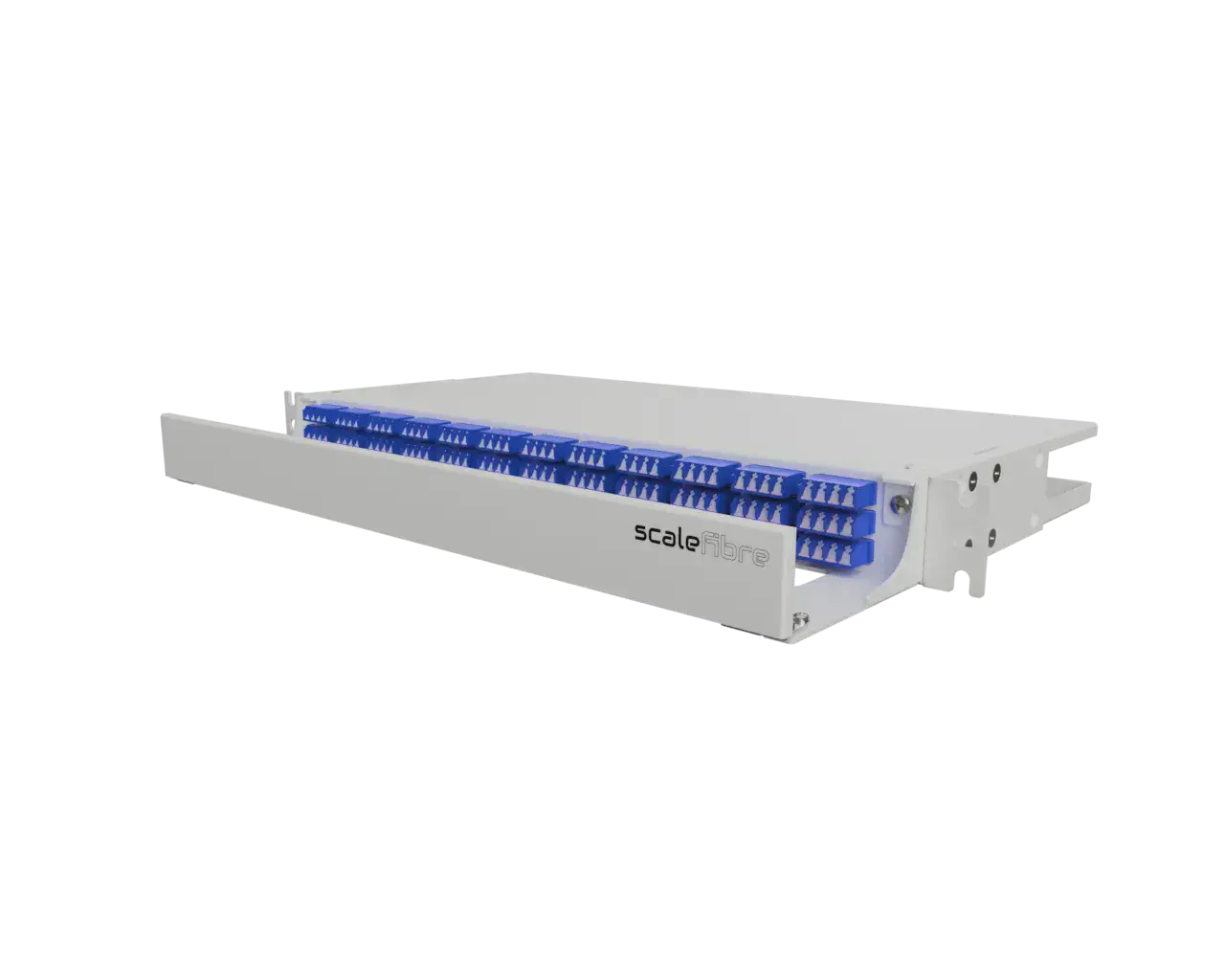

| HS-1RU-S-144F-LC | Boîtier HighSTACK 1RU, épissage ruban 12F, 144F LC/UPC (36 x Quad), Obturé |

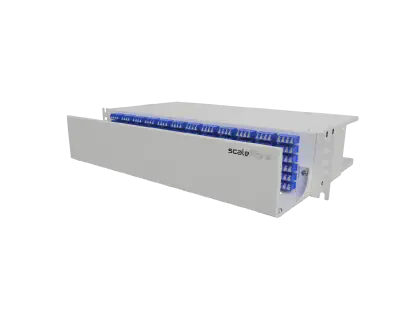

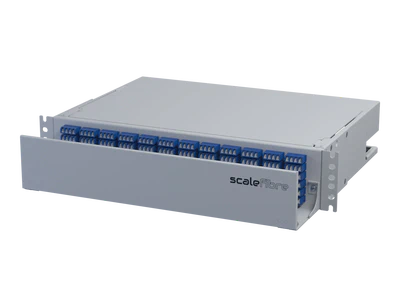

| HS-2RU-S-288F-LC | Boîtier HighSTACK 2RU, épissage ruban 12F, 288F LC/UPC (72 x Quad), Obturé |

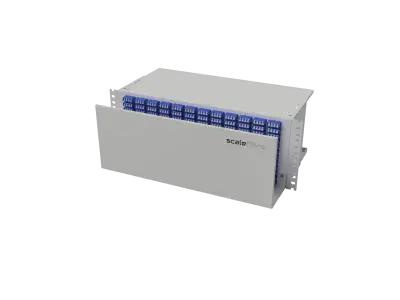

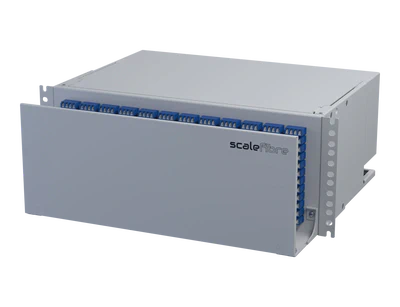

| HS-4RU-S-576F-LC | Boîtier HighSTACK 4RU, épissage ruban 12F, 576F LC/UPC (144 x Quad), Obturé |
| Boîtiers d'épissage HighSTACK, LC/APC | |
| HS-1RU-S-144F-LCA | Boîtier HighSTACK 1RU, épissage ruban 12F, 144F LC/APC (36 x Quad), Obturé |
| HS-2RU-S-288F-LCA | Boîtier HighSTACK 2RU, épissage ruban 12F, 288F LC/APC (72 x Quad), Obturé |
| HS-4RU-S-576F-LCA | Boîtier HighSTACK 4RU, épissage ruban 12F, 576F LC/APC (144 x Quad), Obturé |
| Boîtiers de brassage HighSTACK, LC/UPC | |
| HS-1RU-P-144F-LC | Boîtier HighSTACK 1RU, brassage, 144F LC/UPC (36 x Quad), Obturé |
| HS-2RU-P-288F-LC | Boîtier HighSTACK 2RU, brassage, 288F LC/UPC (72 x Quad), Obturé |
| HS-4RU-P-576F-LC | Boîtier HighSTACK 4RU, brassage, 576F LC/UPC (144 x Quad), Obturé |
| Boîtiers de brassage HighSTACK, LC/APC | |
| HS-1RU-P-144F-LCA | Boîtier HighSTACK 1RU, brassage, 144F LC/APC (36 x Quad), Obturé |
| HS-2RU-P-288F-LCA | Boîtier HighSTACK 2RU, brassage, 288F LC/APC (72 x Quad), Obturé |
| HS-4RU-P-576F-LCA | Boîtier HighSTACK 4RU, brassage, 576F LC/APC (144 x Quad), Obturé |
