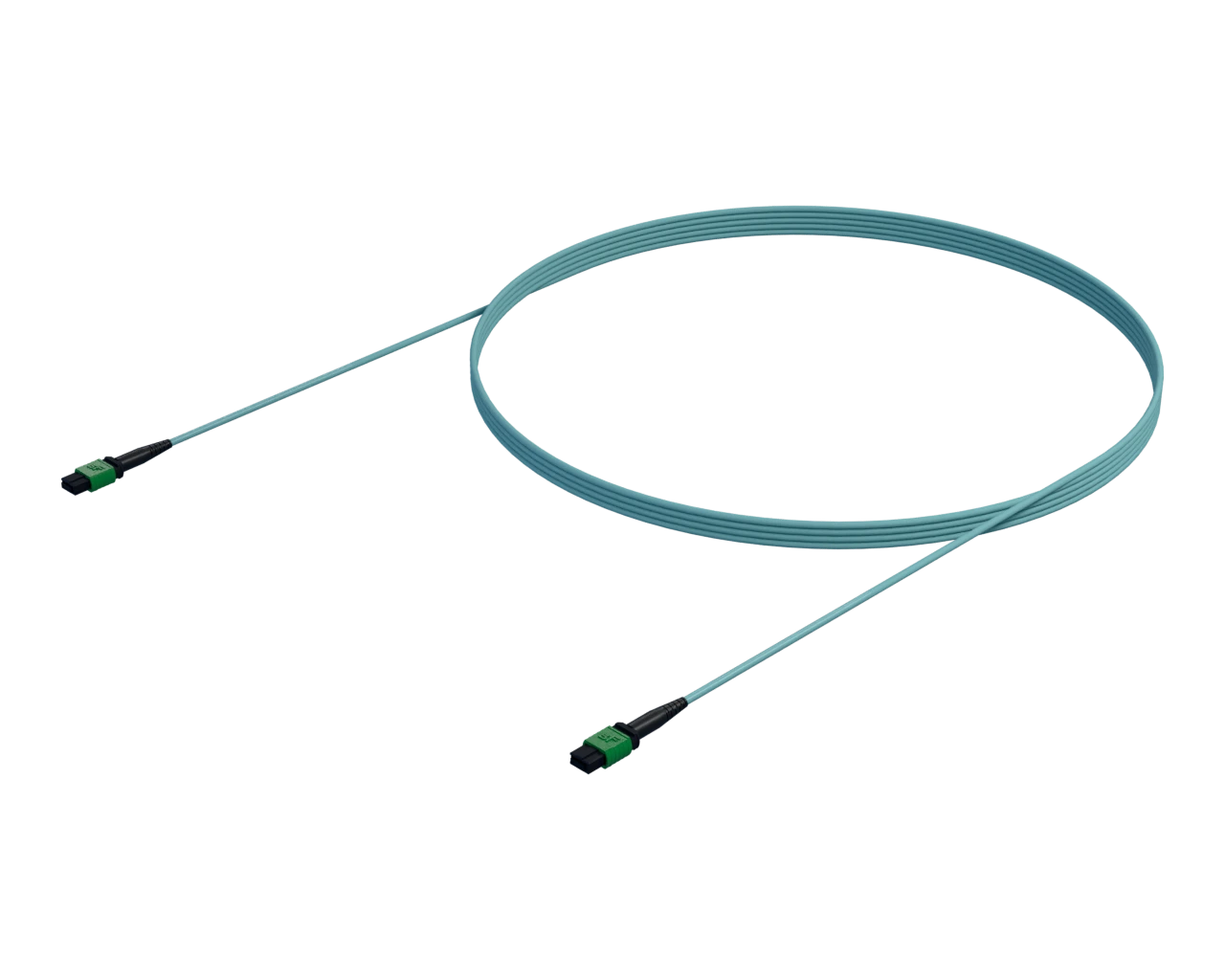

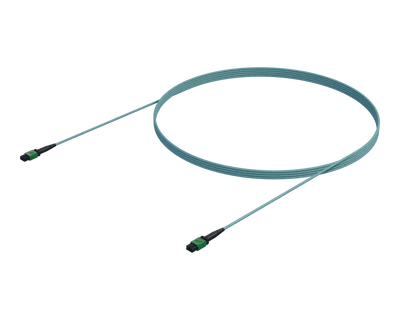

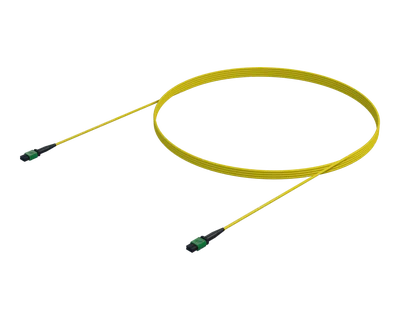

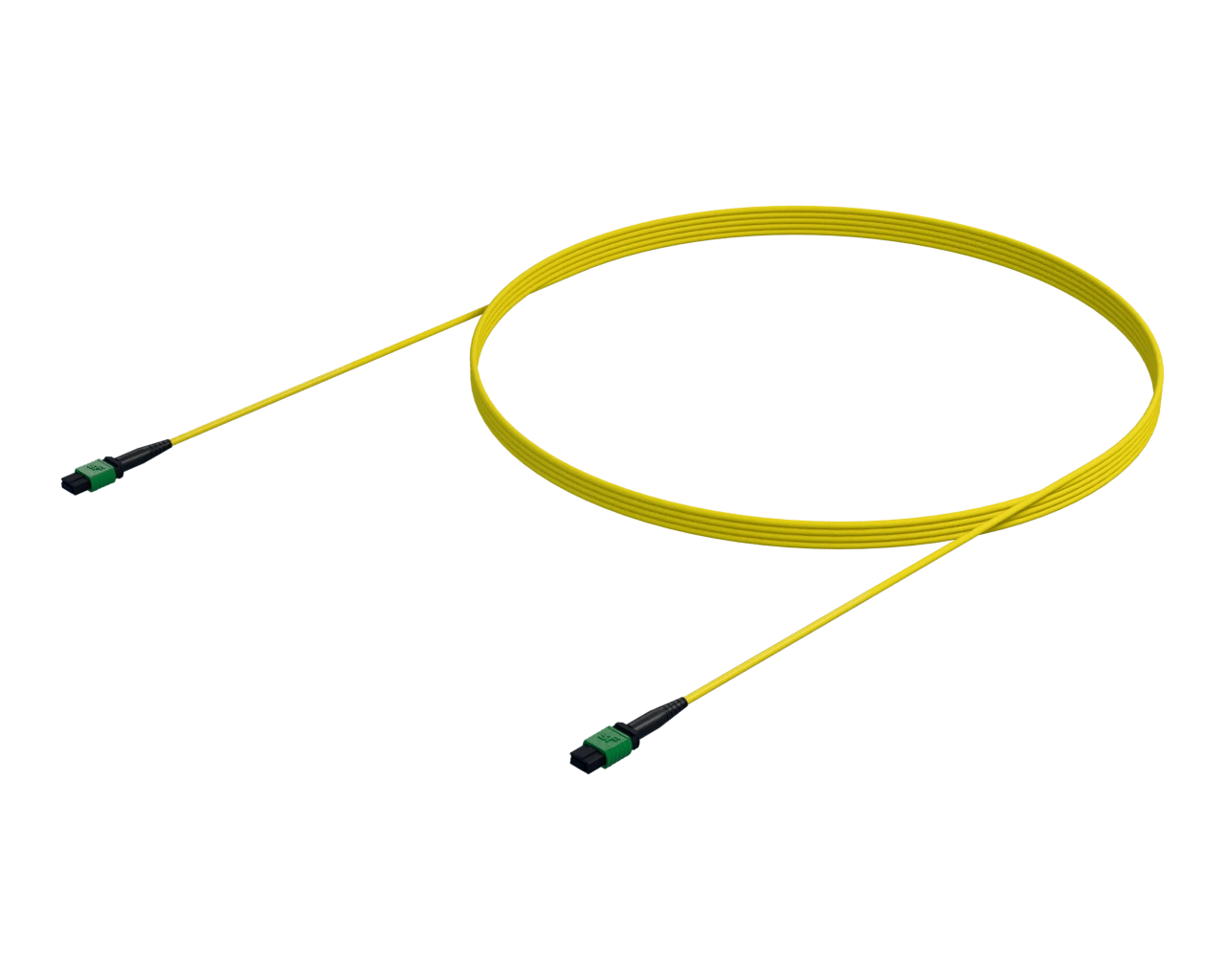

Les câbles de raccordement MPO compatibles NVIDIA ScaleFibre sont des assemblages haute performance « droits » (1:1) conçus pour les écosystèmes Quantum-2 (NDR) et Spectrum-4. Ils assurent la liaison principale entre les commutateurs NVIDIA et les adaptateurs ConnectX-7 lorsqu'aucun dédoublement n'est requis.
Compatibilité SKU NVIDIA : Ces assemblages sont optiquement équivalents à la série MFP7E10-Nxxx. Ils sont utilisés pour connecter un émetteur-récepteur OSFP Twin-Port 800G à un autre émetteur-récepteur OSFP, ou pour étendre une liaison entre des panneaux de brassage dans un cluster DGX H100/A100.

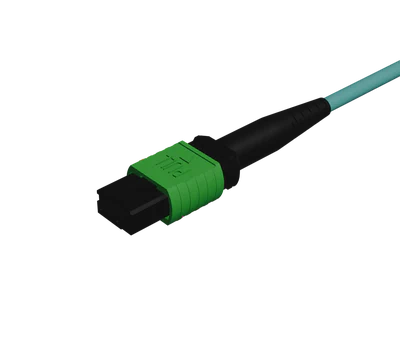

La différence APC : De manière critique, ces câbles utilisent des connecteurs MPO/APC (Angled Physical Contact) pour les versions monomode et multimode (OM4). Cela représente une déviation du câblage standard des centres de données (qui utilise Flat/UPC pour le multimode). L'angle de 8 degrés est obligatoire pour répondre aux exigences strictes de perte de retour de la signalisation PAM4 400G/800G.Destiné aux constructions de clusters NVIDIA DGX H100, H200 et Quantum-2
InfiniBand à travers les clusters de calcul d’IA de Sydney et Melbourne. Prend
en charge les liaisons droites OSFP 800G double port dans les architectures de
formation d’IA de cloud souverain australien et néo-zélandais.
Général
Connector A
MPO-12 (Femelle) Polissage APC
Connector B
MPO-12 (Femelle) Polissage APC
Polarity
Type-B (croisement) Standard
Fibre Count
12 Fibres (férule entièrement peuplée)
Spécifications techniques
Polish Type
APC (Angled Physical Contact) 8° - sur TOUS les types
Insertion Loss
≤ 0.35 dB
Return Loss
≥ 60 dB (SM), ≥ 30 dB (MM APC)
Jacket
LSZH (Faible émission de fumée zéro halogène) / Conforme CPR
